Endüstriyel dereceli uzun ömürlü elektronik yük test cihazı, hızlı dönme hızı ve güçlü rüzgara sahip uzun ömürlü bilyalı fanı benimser. Kesintisiz çalışma için sürekli deşarjı destekler ve uzun süreli deşarj için uygundur veya fabrika ürünler için yaşlanma testi yapar. Şarj cihazının çıkış akımı kapasitesini, şarj cihazı toplu yaşlanma testini, pil yük kapasitesini vb. test etmek için uygundur.

Sıradan elektronik yük olarak kullanılabilir, ayrıca USB elektronik yük kullanımı, sıvı kristal ekran kullanımı, kullanıcı dostu insan-bilgisayar arayüzü ve mükemmel performans göstergeleri de yapılabilir, Çok çeşitli test ihtiyaçlarını karşılar.

2.Özellikler:

1>. Isı emiciyi destekleyin

2>. Yüksek hassasiyet

3>.LCD HD ekran

4>. Ters bağlantı korumasını destekleyin

5>. Aşırı voltaj korumasını destekleyin

6>. Aşırı akım korumasını destekleyin

7>. Düşük voltaj korumasını destekleyin

8>. Aşırı sıcaklık koruması desteği

9>. Güç koruması üzerinde destek

10>.Birden fazla parametre aynı anda görüntüleniyor

11>. Kapatma hafıza fonksiyonunu destekleyin

12>.Destek alarm fonksiyonu

13>.Çalışma saatlerini otomatik olarak sayın

14>.Giriş Gerilimini/Akımını/Gücünü Görüntüle

15>.Boşaltma süresi/Boşaltma kapasitesi/Sıcaklık



3.Parametreler:

1>.Ürün adı: FX25 FX35 Elektronik Yük Test Cihazı

2>.Model: FX25 FX35

3>. Çalışma voltajı: DC 5V

4>.Yük voltajı:DC 1.5V-25V

5>. Çalışma voltajı: daha az 200mA

6>.Yük akımı: 4A/5A

7>. Güç: 25W/35W

8. Akım doğruluğu:% 1

9>. Gerilim doğruluğu:% 1

10>.Isı dağıtma yöntemi: Fan + Alüminyum ısı emici

11>. Aşırı voltaj koruması: Varsayılan 25,5V (Ayarlanabilir)

12>. Aşırı akım koruması: Varsayılan 4.10A (Ayarlanabilir)

13>. ​​Aşırı güç koruması: Varsayılan 25,5W (Ayarlanabilir)

14>. Düşük voltaj koruması: Varsayılan 1,5V (Ayarlanabilir)

15>. Aşırı sıcaklık koruması: Varsayılan 80°(Ayarlanabilir)

16>.Fan hızı: 6000RPM+/-10%

17>.Çalışma Sıcaklığı:-40°~85°

18>.Çalışma Nemi:0%~95%RH

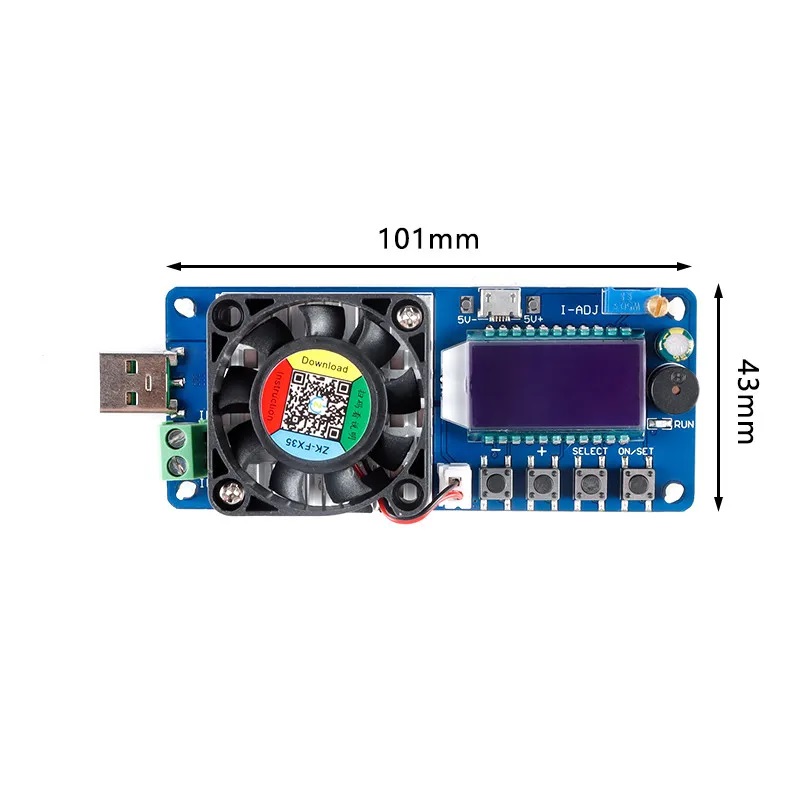

19>. Boyut: 114*43*27mm



4.Fonksiyon:

1>. Akım A, voltaj V, güç W, kapasite Ah ve Deşarj süresini görüntüleyin

2>. Mükemmel koruma mekanizması

3>. Deşarj kapasitesini ve deşarj süresini otomatik olarak sayın

4>. Maksimum deşarj kapasitesinin (OAH) ve maksimum deşarj süresinin (OHP) ayarlanmasını destekler. (Güç yaşlanma testi için gözetimsiz elde edin)

5>.Akıllı sıcaklık kontrol fanı. Güç 10W’tan büyük olduğunda veya sıcaklık 40°’den büyük olduğunda fan otomatik olarak çalışır.

6>. 0,01A’ya kadar hassas akım ayarı için döner potansiyometre

7>.Koruma moduna girildiğinde buzzer alarm vermeye başlar ve LED göstergesi yanıp söner.

5.Koruma mekanizması:

1>.FX35 ters korumayı destekler.

2>.OVP aşırı gerilim koruması. Varsayılan koruma değeri 25.5V’dir. Ancak kullanıcı, değerleri 1.5V ile 25.5V arasında gerektiği gibi değiştirebilir. Aşırı gerilim koruması başladıktan sonra ekranda OVP görüntülenir ve yanıp söner ve sesli uyarı alarm vermeye başlar.

3>.OCP aşırı akım koruması. Varsayılan koruma değeri 4.10A’dır. Ancak kullanıcı değerleri 1.0A’den 4.1A’ya kadar değiştirebilir. Aşırı akım koruması başladıktan sonra ekranda OCP görüntülenir ve yanıp söner ve sesli uyarı alarm vermeye başlar.

4>.OPP aşırı güç koruması. Varsayılan koruma değeri 25.5W’tır. Ancak kullanıcı değerleri 1.0W’dan 25.5W’a kadar değiştirebilir. Ekranda OPP görüntülenecektir ve aşırı güç koruması başladıktan sonra yanıp söner ve sesli uyarı alarm vermeye başlar.

5>.OTP aşırı sıcaklık koruması. Varsayılan koruma değeri 80°’dir. 40° ila 80° arasında değiştirilebilir. Aşırı sıcaklık koruması başladıktan sonra ekranda OTP görüntülenir ve yanıp söner ve sesli uyarı alarm vermeye başlar.

6>.LVP düşük voltaj koruması. Varsayılan koruma değeri 1.5V’dir. Ancak kullanıcı değerleri 1.5V’den 24.5V’a kadar değiştirebilir. Ekranda LVP görüntülenecektir ve voltaj koruması altında çalıştırmadan sonra yanıp söner ve sesli uyarı alarm vermeye başlar. Akü deşarj testi, uygun LVP’nin ayarlanması, aküye zarar vermemek için akünün aşırı deşarj olmasını etkili bir şekilde önleyebilir.

7>.OHP aşırı zaman aşımı koruması. Kullanıcı kullanım süresini 00:01 ila 99:99 dakika arasında ayarlayabilir ve ayrıca ayar modunda ‘AÇIK/KAPALI’ düğmesiyle OHP işlevini AÇIK/KAPALI hale getirebilir. Çalışma süresini ayarlamak için kullanılır. Ekranda OHP görüntülenecek ve OHP korumasından sonra yanıp sönecek ve sesli uyarı alarm vermeye başlayacaktır.

8>.OAP aşırı deşarj kapasitesi koruması. Kullanıcı deşarj kapasitesini 00.01Ah ila 99.99Ah arasında ayarlayabilir ve ayrıca ayar modunda ‘AÇIK/KAPALI’ düğmesiyle OAP fonksiyonunu AÇIK/KAPALI hale getirebilir.Deşarj kapasitesini ayarlamak için kullanılır.Ekran OAP’yi görüntüler ve OAP korumasından sonra yanıp söner ve sesli uyarı alarm vermeye başlar.

9>.corV kalibrasyon ekran voltajı.

10>.corA kalibrasyon ekranı akımı.

11>.LED/Zil alarmı: Yük çalışırken LED göstergesi AÇIK ve sesli uyarı KAPALI; yük durduğunda LED göstergesi KAPALI ve sesli uyarı KAPALI; modül koruma fonksiyonunu başlattığında LED göstergesi yanıp sönmeye devam ediyor ve sesli uyarı AÇIK.

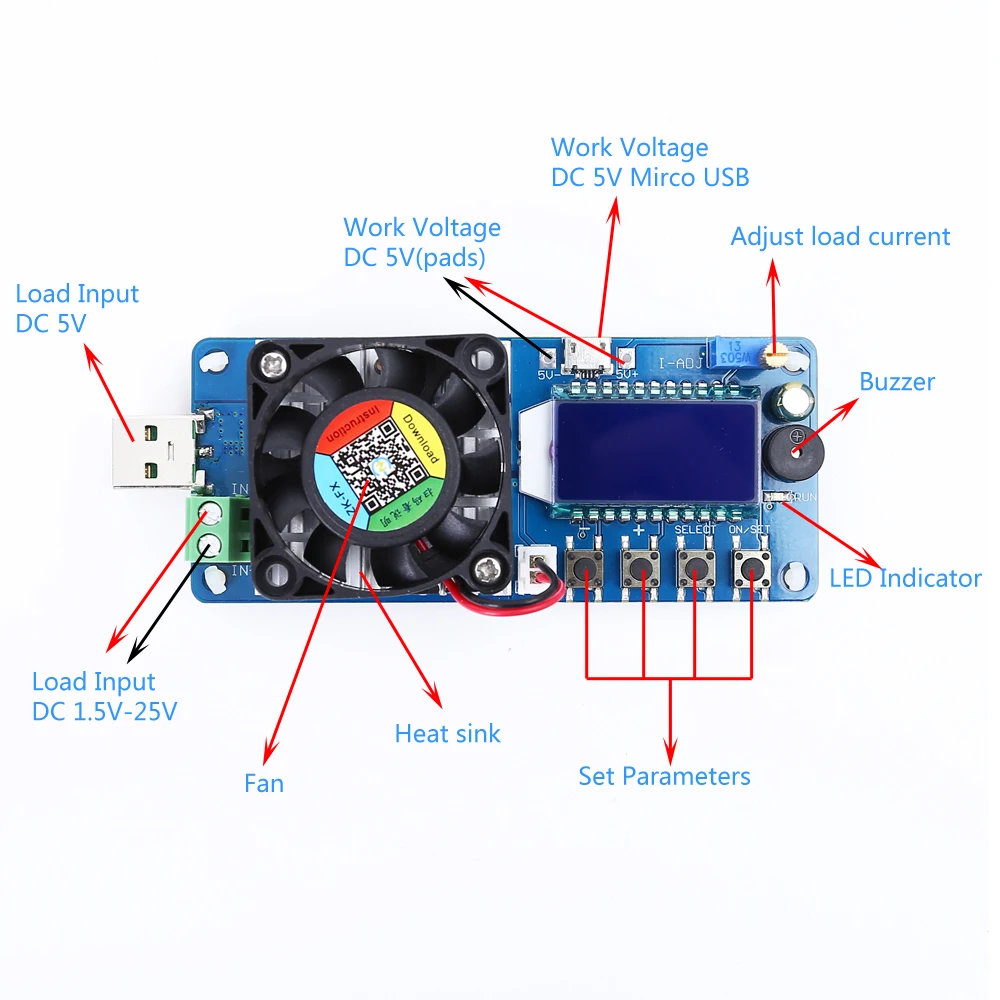

6.Normal Görüntüleme Modu:

1>.Uzun basma düğmesi, düğmeyi 3 saniyeden daha uzun süre basılı tutmanız anlamına gelir.

2>. Yük giriş akımını ayarlamak için potansiyometreyi döndürün.

3>. Yükü açmak/kapatmak için ‘ON/OFF’ düğmesine kısa basın.

4>. Normal ekran modunu değiştirmek ve modu ayarlamak için ‘ON/OFF’ düğmesine uzun basın.

5>. Yük akımı/güç/deşarj kapasitesi/deşarj süresini ikinci satırda değiştirmek için ‘SELECT’ düğmesine kısa basın.

6>. İlk satırda yük voltajını ve sıcaklığı değiştirmek için ‘SEÇ’ düğmesine uzun basın.

7>. Boşaltma kapasitesini veya boşaltma süresini görüntülerken boşaltma kapasitesini veya boşaltma süresini temizlemek için ‘ – ‘ düğmesine uzun basın.

7.Parametre Ayar Modu:

1>. Ayarlanan parametre arayüzüne girmek için ‘ON/OFF’ düğmesini 3 saniyeden fazla basılı tutun.

2>. ‘SELECT’ düğmesine kısa basarak ayarlanan parametreyi değiştirin. Parametre OVP/OCP/OPP/OTP/LVP/OHP/OAP/corV/corA olabilir.

3>.Parametre değerini ayarlamak için + veya – düğmesine uzun veya kısa basın.

4>.OHP ve OAP, ‘ON/OFF’ düğmesine kısa basılarak AÇIK/KAPALI hale getirilebilir.

5>.Ayar tamamlandıktan sonra parametreleri kaydetmek için ‘ON/OFF’ düğmesini 3 saniyeden fazla basılı tutun. Ardından ayarlar arayüzünden çıkın.

8. Koruma modu:

Yük parametresi ayarlanan değeri aştığında modül koruma moduna girer.

‘ON/OFF’ düğmesine kısa basıldığında koruma modundan çıkılabilir.

9.Adımları kullanın:

1>. Yükü ve çalışma voltajını bağlayın.

2>. Doğru parametreleri manuel olarak ayarlandığı gibi ayarlayın.

3>. Test edin ve kullanın.

10.Uygulama:

1>.Yük testi

2>.Devre testi

3>.Pil deşarj testi

4>. Fabrika ekipman denetimi

5>. Sıradan yük

6>. Güç kaynağı yaşlanma test cihazı

7>. Mikro USB şarj kablosunun kalitesinin yardımcı ölçümü

8>.C tipi şarj hatlarının kalitesinin yardımcı ölçümü

9>.Yardımcı ölçüm şarj cihazı Çıkış akımı kapasitesi

10>.Şarj Cihazı Fabrikası Toplu Yaşlandırma testi kullanımı
